Grundlegende Informationen.
Modell Nr.
S22
Frequenzeigenschaften
Netzfrequenz
Form von Kern
Ring
Messbereich
±2 x 2,5 % / ±5 %
vektorgruppe
Dyn11, Yyn0
Hochspannung
35kV
Niederspannung
0,4kv
Nennleistung
8000kVA
Transportpaket
Wooden Case / According Customers′ Demands
Warenzeichen
CEEG
Herkunft
Jiangsu, China
HS-Code
8504330000
Produktbeschreibung
Die Öltauchtransformatoren von CEEG sind für Verteilnetze mit hohen Lastraten bei hohen Temperaturen und für Orte mit Stoßbelastung und Dauerüberlastungsanforderungen geeignet, die den Spitzenanforderungen des Sommers gerecht werden. Wie Stahl, metallurgische Industrie, Eisenbahntransport, Kraftwerk, Wasserkraftwerk, Usw.
| S22-3150~31500/35 Spannungsabgleichtransformator technische Parameter (erstklassige Energieeffizienz) | ||||||||
| Nennleistung KVA | Spannungs- und Abzweige | Vektorgruppe | Lastverlust kW | Lastverlust kW(75C) | Leerlaufstrom% | Kurzschlussimpedanz% | ||
| Hochspannung KV | Messbereich für Hochspannung | Niederspannung kV | ||||||
| 3150 | 35~ 38,5 | ±5 % ±2×2,5 % | 3,15 3,3 6,3 6,6 10,5 11,0 | Yd11 | 1,70 | 20,70 | 0,45 | 7,0 |
| 4000 | 2,00 | 24,60 | 0,45 | |||||
| 5000 | 2,40 | 28,20 | 0,45 | |||||
| 6300 | 2,90 | 31,50 | 0,45 | 8,0 | ||||
| 8000 | YNd11 | 4,00 | 34,60 | 0,35 | ||||
| 10000 | 4,80 | 40,80 | 0,35 | |||||
| 12500 | 5,50 | 48,40 | 0,30 | 8,0 | ||||
| 16000 | 6,70 | 59,20 | 0,30 | |||||
| 20000 | 7,90 | 71,60 | 0,30 | |||||
| 25000 | 9,40 | 84,60 | 0,25 | 10,0 | ||||
| 31500 | 11,10 | 100,8 | 0,25 | |||||
\ FEATURES \ VERLUSTDÄMPFUNG \ RAUSCHARM \ STABIL UND ZUVERLÄSSIGE \
1. 7-stufiges Temperaturregeltechniksystem, das mit der Temperaturfeld-Dinit-Elementanalyse kombiniert wird, um volles Spiel zu den Leistungsvorteilen verschiedener Dämmstoffe zu gewährleisten.
2. Das Isolationssystem basiert auf DuPont Nomex ® Isolierpapier -Technologie.
3. Geräuscharm: In verschiedenen Teilen werden einzigartige Maßnahmen zur Lärmreduzierung ergriffen, um sicherzustellen, dass die Lärmkontrolle besser ist als die nationalen Normen.

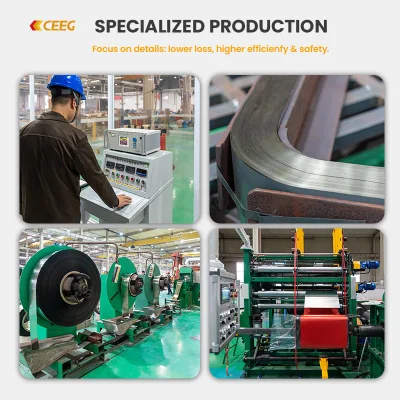

4. Low Loss: Der Kern ist aus hochwertigem kaltgewalztem Silizium-Stahlblech mit hoher magnetischer Leitfähigkeit, mit der Schweizer Kern automatische Laminiermaschine oder Längs- und Quer-Scheren, mehrstufige voll-Schrägnaht automatische Laminierung, Kern binden mit Gesamtdruck und PET-Band Bindeprozess, Effektive Reduzierung des Leerlaufverlustes und des Leerlaufstroms des Transformators.

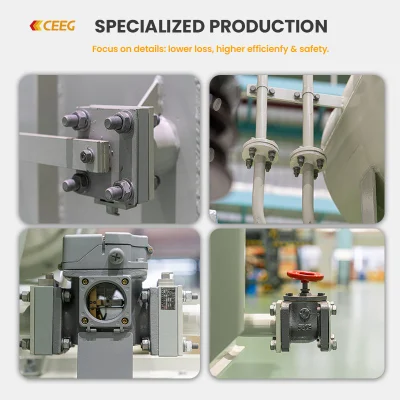

5. Keine Leckage: Der Öltank und der Öllagerschrank wurden auf positiven und negativen Druck getestet, um sicherzustellen, dass während des normalen Betriebs keine Ölundichtigkeit vorhanden ist. Die Komponenten sind mit einer Flanschnut-Struktur eingebaut, und alle Dichtungen bestehen aus hochwertigen, einmal geformten Acrylatkautschuk-Teilen, um ein Auslaufen zu verhindern.
6. Starker Kurzschlusswiderstand: Die Transformatorspulen werden mit angemessener Ampere-Drehung-Balance berechnet und halbstarrer Kupferdraht wird verwendet. Die Kernteile werden für Festigkeit und Steifigkeit berechnet, um die Sicherheitsanforderungen der maximalen mechanischen Kurzschlusskraft zu erfüllen. Die Wickelpads sind alle verdichtet und aus hochdichter starrer Pappe und angenommen integra Set & Integral Pressing, um die Genauigkeit der Montage und den Kurzschlusswiderstand zu gewährleisten.
\ ZERTIFIZIERT & QUALIFIZIERT \
Die Öltransformatoren der Serie S13-M haben den Test des National Transformer Quality Supervision and Inspection Center bestanden und alle Indikatoren haben das fortgeschrittene Niveau der nationalen und internationalen Produkte erreicht. Die Leistungsindikatoren erfüllen die Energieeffizienzanforderungen von GB20052-2020 und wurden zudem mit den Zertifikaten 3C, PCCC-Energieeinsparung, ISO-9001, ISO-45001 und ISO-14001 ausgezeichnet.
Die Öltransformatoren von CEEG wurden bei wichtigen Projekten von Kunden aus der ganzen Welt weit verbreitet. Zum Beispiel wurden sie ausgewählt, um in den Bauprojekten von Beijing China Coal Electric Co., Ltd., Shenhua United Construction Co., Ltd. Und Chongqing Yuzhan Electric Co., Ltd. Dienen
\ TECHNISCHE VORTEILE \
FORSCHUNGS- und ENTWICKLUNGSTEAM - die CEEG hat ein starkes Technologie-F & E-Team mit Technologie-F & E-Plattformen wie einem Postdoktorand-Arbeitsplatz, Jiangsu Power Transformation Equipment Engineering Technology Research Center, gegründet.
CLOUD-PLATTFORM - Es integriert die Funktionen der elektromagnetischen Optimierung Design, parametrische Zeichnung, Leistungsanalyse, strukturelle Optimierung und automatische Zeichnung des Transformators, so dass die gemeinsame Nutzung von Transformator Design Ressourcen, Suche, Änderung und Versionskontrolle von verschiedenen Daten zu realisieren Informationen.
INTELLIGENTE PLATTFORM FÜR BETRIEB und WARTUNG - Online-Analyse der Netzqualität und Fehleralarm können durch Erfassung wichtiger Daten wie Transformatortemperatur, Strom, Spannung, Vibration und Netzschwingung realisiert werden, Und kann auf Mobiltelefonen installiert werden.
\ VERWENDUNG UND INSTALLATION \
BETRIEBSBEDINGUNGEN - der Aufstellungsort darf nicht von Wasser überflutet werden, die Höhe darf 1000m nicht überschreiten und die Umgebungstemperatur darf nicht höher als 40ºC sein. Die relative Luftfeuchtigkeit beträgt 100%, die Umgebung ist 40ºC bis -25ºC (-25ºC erfordert einen Laststufenschalter und Temperaturregler).
VERPACKUNG & TRANSPORT - die Produkte können teilweise zerlegt und transportiert werden (wie Laststufenschalter, Temperaturregler, Luftkühlgerät, Gehäuse usw. können separat verpackt werden) oder als ein Stück in Verpackungskartons für den Transport verpackt werden.
SICHTPRÜFUNG VOR DER INSTALLATION - nach dem Öffnen der Verpackung die Schutzvorrichtung entfernen und die äußeren Bedingungen prüfen, insbesondere auf die mechanische Integrität der Spule und des Eisenkerns sowie auf die Schraubbefestigung an der Verbindung achten.
INSPEKTION VOR DEM BETRIEB - Messen Sie den Gleichstromwiderstand von hoch- und Niederspannungswicklungen. Überprüfen Sie dann die Erdung des Eisenkerns, um zu sehen, ob die Erdung zuverlässig ist und sich Fremdkörper überschneiden. Zuletzt zum Prüfen des Isolationswiderstands.
ENERGIEZUFUHR - vor Inbetriebnahme des Transformators muss der Transformator unter Leerlauf in Probebetrieb genommen werden, und das Schutzsystem muss nach 3-maliger Impulsschließung überprüft und eingestellt werden.
\ ÜBER CEEG \

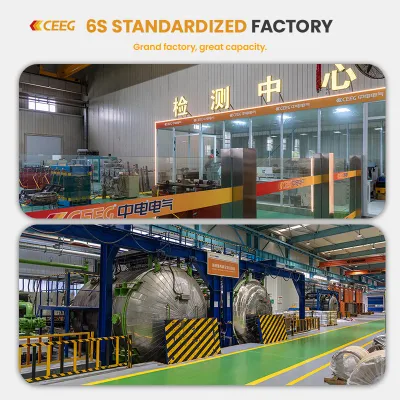

3 INDUSTRIEZONEN
4 FABRIKEN
15 AUSLANDSNIEDERLASSUNGEN
ÜBER 80 GLOBALE MÄRKTE
DAS IST UNSERE ENTWICKLUNG - seit der Gründung im Jahr 1990 hält sich die CEEG mit Hauptsitz in Nanjing stets an die Kernwerte "Weitsicht, Innovation und Verantwortung" und konzentriert sich seit mehr als 30 Jahren auf Produktion und Fertigung. In jahrelanger Entwicklung hat CEEG unabhängige Forschung und Entwicklung, intelligente Fertigung und intelligente Marketingdienstleistungen integriert.
UNSER PRODUKT - Unser technisches Team hat sich weiterhin mutig und innovativ, und hat erfolgreich entwickelt fast hundert Produkte einschließlich Verdunstungstransformatoren, Lastzentren, 35kV amorphe Trockentransformatoren, Kernkraft Transformatoren, langsam Oberschwingungstransformatoren, Hochtemperatur-Transformatoren.
UNSERE PARTNER - Unsere Produkte sind sicher in großen Kohlekonzernen wie Shenhua Group, Anhui Tongling Mining Group, Pingdingshan Coal Industry Group, Jincheng Coal Industry Group und Kaolain Group tätig. Viele namhafte Unternehmen wie China Mobile, China Telecom, Inner Mongolia First Machinery, Inner Mongolia Pingzhuang Energy und Jialing Motor haben ebenfalls gute Partnerschaften mit uns geschlossen. Wir haben auch langfristige strategische Kooperationen mit exzellenten Unternehmen auf der ganzen Welt aufgebaut, und zu unseren Geschäftspartnern gehören viele große Unternehmen wie DuPont, Siemens, Hitachi Metals und ABB. Unsere Leistungstransformatoren wurden in über 80 Länder und Regionen verkauft und erhielten hohe Anerkennung von Kunden im Ausland.
